2006年3月，巴陵石化采用擁有完全自主知識產(chǎn)權(quán)的成套工藝技術(shù)，建成國內(nèi)首套萬噸級SEBS工業(yè)裝置，填補了國內(nèi)空白。岳陽巴陵石化目前生產(chǎn)SEBS，SBS，SEPS，而且型號眾多，每個型號對應(yīng)的分子量及應(yīng)用都有差異，18年苯乙烯類熱塑性彈性體軟膠TPE和TPR改性造粒工廠國豐橡塑為大家介紹SEBS牌號YH-602物性特點。

SEBS是以聚苯乙烯為末端段，以聚丁二烯加氫得到的乙烯-丁烯共聚物為中間彈性嵌段的線性三嵌共聚物。SEBS不含不飽和和雙鍵，因此具有良好的穩(wěn)定性和耐老化性。SEBS具有優(yōu)異的耐老化性能，既具有可塑性，又具有高彈性，無需硫化即可加工使用，邊角料可重使用，廣泛用于生產(chǎn)高檔彈性體、塑料改性、膠粘劑、潤滑油增粘劑、電線電纜的填充料和護套料等。SEBS具有良好的耐候性、耐熱性、耐壓縮變形性和優(yōu)異的力學(xué)性能。

一、SEBS-YH-602基本參數(shù)：

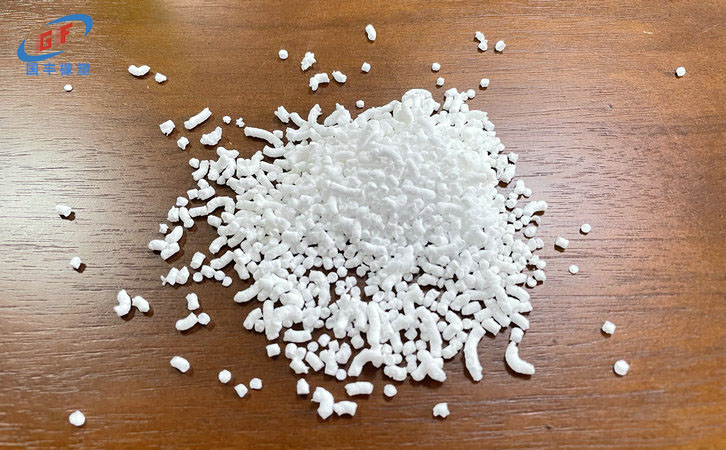

1、白色或淺色，呈粉末或均勻粒狀，不含機械雜質(zhì)及油污。

2、苯乙烯含量：35%（重量、參考）；

3、結(jié)構(gòu)：星型；

4、拉伸強度（≥MPa）：18；

5、扯斷伸長率（≥%）：400；

6、300%定伸應(yīng)力（≥Mpa）：5.0；

7、扯斷永久變形（≤%）：48；

8、邵氏A硬度≥（A）：80；

9、甲苯溶液粘度（25℃、10%、Mpa.s）：150~600； 1

10、揮發(fā)分（≤%）：1.0

11、加氫度（≥）：97

二、SEBS-YH602應(yīng)用特點：

星型結(jié)構(gòu)的YH-602的加工流動性好，制品表面光潔度高、彈性回復(fù)佳。利用YH-602良好的配混加工性能和適中的力學(xué)性能可生產(chǎn)各種彈性體，主要對彈性回復(fù)要求高的制品，如密封材料（如建筑門窗密封條、地板和墻壁縫隙密封條）、文體用品等，也可根據(jù)實際需要用于塑料改性、改善包覆材料的表面性能和可加工性。

三、SEBS-YH-602不同充油比的典型性能（100份SEBS-YH-602參考值）：

1、YH-602在不同充油比下扯斷拉伸強度的變化，充油量50份扯斷拉伸強度15MPa

2、充油量100份扯斷拉伸強度 6MPa

3、充油量150份 扯斷拉伸強度 5.5MPa

4、充油量200份 扯斷拉伸強度 5MPa

SEBS-YH-602在不同充油比下300%定伸應(yīng)力的變化：充油量50份300%定伸應(yīng)力2MPa。充油量100份300%定伸應(yīng)力0.9MPa。充油量150份300%定伸應(yīng)力0.6MPa。充油量200份300%定伸應(yīng)力0.4MPa 。

SEBSYH-602在不同充油比下硬度的變化：充油量50份硬度（邵A）50A，充油量100份硬度（邵A）20，充油量150份硬度（邵A）18，充油量200份硬度（邵A）12。 4、YH-602在不同充油比下MFR的變化（MFR是指在190℃、2.5Kg碼下測的熔體流動速率）。

軟膠TPE和TPR改性造粒過程中都會使用到SEBS或者SBS，常見的SEBS牌號有：臺橡6150、6151、6154、6153；日本可樂麗4033、4044、4055；李長榮9550、955；中石化巴陵石化YH-501、YH-502、YH-503、YH-561、YH-602、YH-801、YH-802、YH-803、YH-533；美國科騰FG1901、G1645、G1650、G-1651等等。金華市國豐橡塑有限公司會根據(jù)客戶的產(chǎn)品性能及應(yīng)用領(lǐng)域來選擇合適的SEBS牌號。
