TPR需要測試的物性參數(shù)很多，例如有：比重，硬度，拉伸強(qiáng)度，回彈性，永久壓縮變形，斷裂伸長率，熔指等等，其中硬度是TPR的一個(gè)關(guān)鍵物性參數(shù)。對于硬度測試通常采用邵氏A，邵氏C，邵氏D三種測試儀器。

硬度計(jì)是測量橡膠、海綿膠、塑料等非金屬材料硬度的國際標(biāo)準(zhǔn)設(shè)備。TPR制品大部分都是采用邵氏A來測試，對于一些超軟系列的TPR材料選擇邵氏C來測試，如凝膠、微蜂窩泡沫和海綿。

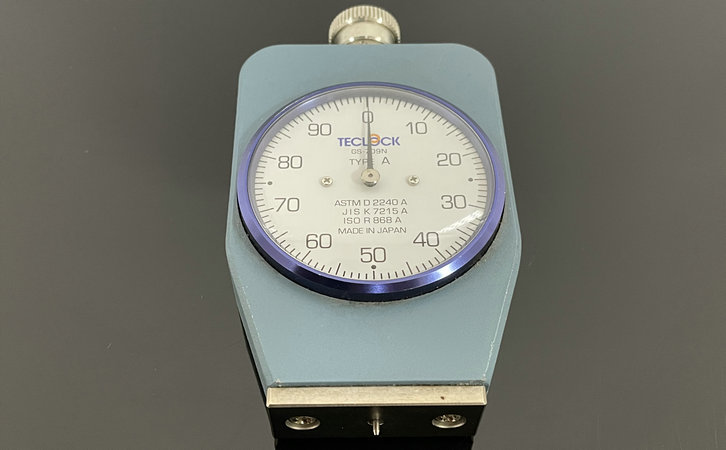

邵氏硬度A，硬度范圍0~100A,但一般在30~90A這個(gè)范圍測量的數(shù)值比較準(zhǔn)確。

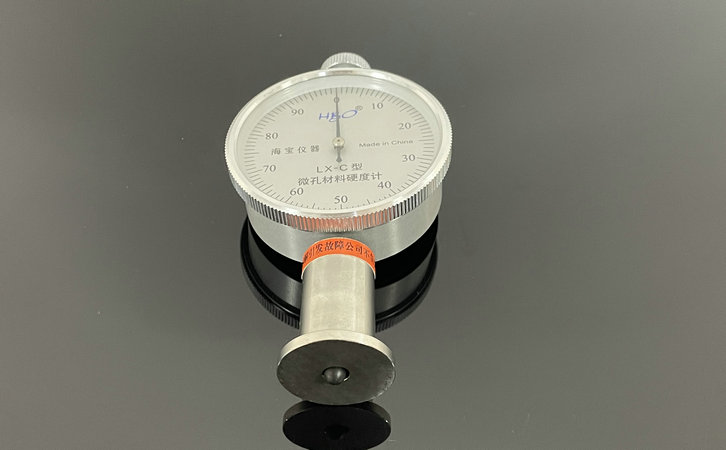

邵氏硬度C，硬度范圍0~100C,但一般硬度在5~60C，用來表述硬度在30A以下低硬度的TPE。

邵氏硬度D,硬度范圍0~100D,對TPE而言，有意義的硬度范圍在40~70D.90A以上的TPE一般用邵氏硬度D來表述，這樣測量的數(shù)值比較準(zhǔn)確。

硬度是指材料的抗擠壓性。TPR材料的硬度與產(chǎn)品的厚度有關(guān)。我們通常覺得同樣硬度的材料越厚，材料就越硬。測量材料的硬度與測量方法和TPR制品的厚度有關(guān)，這就是為什么？ASTM方法規(guī)定材料厚度為0.250英寸的原因，這就是硬度不受厚度影響的范圍。

測量硬度時(shí)，通常報(bào)告的硬度為瞬時(shí)硬度或10秒延遲硬度。不同的供應(yīng)商可能有不同的方法來測量硬度，并且存在測量誤差。影響硬度的重要因素有幾個(gè)，包括TPR的模數(shù)和蠕變，或制品表面的紋理。

TPR材料的硬度還會(huì)受到環(huán)境溫度高低的影響，相同物性的TPR材料在夏天比冬天軟(一般5A左右)。這是因?yàn)闇囟瘸^一定范圍會(huì)影響材料表面的柔軟度。

下面TPR材料生產(chǎn)廠家金華市國豐橡塑有限公司的技術(shù)人員羅列了幾點(diǎn)測試硬度需要注意的細(xì)節(jié)。

1、測量試片和環(huán)境溫度。

測量前，試驗(yàn)片應(yīng)在18~28℃的溫度環(huán)境中儲(chǔ)存5小時(shí)，然后進(jìn)行測量。（試驗(yàn)片本身或環(huán)境的溫度會(huì)影響測量結(jié)果。冬季測量試件的硬度很硬，夏季或試件在冷卻前測量，試件的硬度會(huì)很軟）。

2、測量試片尺寸要求。

試片厚度為0.25英寸，即6.35mm，至少不小于6mm；長度不小于35mm；寬度不小于15mm。如果試片厚度不那么厚，可以平行重疊多個(gè)試片，但不超過4個(gè)。

3、TPR硬度偏差。

由于測量誤差或成分中各組分配重量的誤差，不同批次的TPR材料會(huì)產(chǎn)生一定的硬度波動(dòng)。一般認(rèn)為，硬度在±3A范圍內(nèi)被認(rèn)為是一個(gè)合理的公差范圍。

4、測量讀數(shù)時(shí)間。

測量分為即時(shí)讀數(shù)和5秒后讀數(shù)。即時(shí)讀數(shù)是指按壓試件后立即讀數(shù)。5秒讀數(shù)是指壓針完全作用于試件后，延長5秒再讀數(shù)。目前行業(yè)內(nèi)大部分采用5秒延遲讀數(shù)，測量數(shù)據(jù)準(zhǔn)確。

5、TPR材料硬度的錯(cuò)覺。

同樣的硬度，不同的試件厚度，給人不同的硬度感。就像70度的TPE材料一樣，1毫米厚的薄片會(huì)更容易彎曲，感覺更軟；做一個(gè)1厘米厚的板，會(huì)很難彎曲，感覺很硬。

TPR材料配方體系中通常是通過橡膠油、PP、碳酸鈣等物質(zhì)的含量來調(diào)節(jié)硬度的，其中橡膠油一般只可以降低硬度，而增加PP或者碳酸鈣等物質(zhì)的量時(shí)，硬度會(huì)增加，反之亦然。

TPR材料的硬度范圍為0~100邵氏A，在此硬度范圍內(nèi)，您可以選擇任何適合您產(chǎn)品要求的硬度。常用硬度為0A、5A、10a、15a、20a、25A、30a、35A、40a、45A、50a、55A、60A、65A、70A、75A、80A、85A、90a、95A、100A。

如果您有TPR制品需要做硬度測試，請把樣品給到國豐橡塑，我們有專ye的技術(shù)人員來做測量。我們公司配備了硬度計(jì)，比重儀，熔指測試儀，水分含量測試儀，環(huán)境模擬測試儀器，抗沖擊強(qiáng)度測試儀，拉力測試儀，耐磨測試儀器等等。
